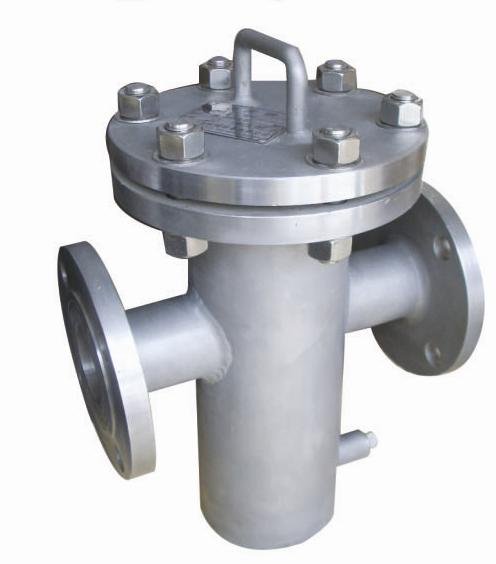

(直通、高低)篮式过滤器

产品分类:管道过滤器系列

产品型号:SN、SG



直通平底蓝式过滤器(SN1型)      直通弧底蓝式过滤器(SN2型)

Straight-way Flat Basker Filter            Straight-way Radian Basker Filter

高低接管平底篮式过滤器(SG1型)      高低接管弧底篮式过滤器(SG2型)

High-Low Nozzle Flat Badker Filter             High-Low Nozzle Radian Basker Filter

设备材质  Materials of construction

NO

1

2

3

4

5

构件

Component

壳体

Body

滤网

Screen Mesh

排污堵头

Drainage nozzle

密封件

Gasket

螺栓/螺母

Bolt/Nut

材质

Material

CS

SS

H62

CSPTFE

304

316L

PTFE

CS

304

316L

PTFE

金属缠绕

PTFE

304

316L

注:连接标准:HG GB ANSI JIS DIN等等.

    Standard ConnectionHGGBANSIJISDINect.

    操作压力:0.6MPa——5.0MPa   150Lb——600Lb

    Operating Pressure0.6MPa——5.0MPa   150Lb——600Lb

直通平底蓝式过滤器尺寸表  Dimension table

DN

D1

L

H

H1

H2

25

1

76

180

260

410

160

40

11/2

108

260

300

560

170

50

2

108

260

300

560

170

65

21/2

133

373

364

637

174

80

3

159

399

417

719

214

100

4

219

459

508

881

272

125

5

273

513

617

1079

345

150

6

325

565

724

1276

404

200

8

377

617

793

1397

446

250

10

426

666

893

1544

495

300

12

478

718

997

1739

563



































高低接管平底篮式过滤器尺寸表  Dimension table

DN

D1

L

H

H1

H2

H3

25

1

76

180

410

280

180

110

40

11/2

108

260

560

340

220

120

50

2

108

260

560

340

220

120

80

3

159

340

719

460

320

180

100

4

219

400

881

550

390

220

125

5

273

480

1079

630

450

260

150

6

325

500

1276

720

530

310

200

8

377

560

1397

900

670

390

250

10

426

660

1544

1070

800

480

300

12

478

750

1739

1360

1040

640

订货须知  Order Construction

    1、订货时请注明尺寸、操作压力、滤芯材质、过滤介质及过滤精度。

       Please give indication of dimensionoperating pressureFilter element typefilter medium andpore size.

    2、当需要其他标准法兰、材质或操作压力时请在订货时注明。

       Please give clear indication of flangematerial and operating if you need other standard.
