氧气阻火器
产品分类：阻火器系列
产品型号：ZHQ-Y

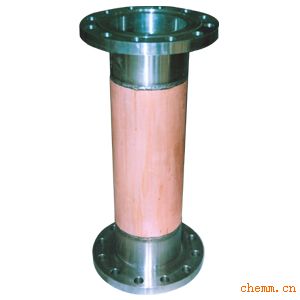

氧气阻火器（ZHQ-Y型） Oxygen Flame Arresting
设备材质 Materials of construction：
|
NO. |
1 |
2 |
3 |
|
构件 Component |
接管 Control |
阻火段 Fire resistance section |
接管 Control |
|
材质 Material |
1Cr18Ni9 0Cr18Ni9 20 |
T1 T2 Tu1 Tu2 B10 |
1Cr18Ni9 0Cr18Ni9 20 |
设备性能 Equipment Performance：
|
公称通径（DN） |
15—500 |
||
|
公称压力（MPa） |
1.6 |
2.5 |
|
|
试验压力 （MPa） |
强度 |
2.4 |
3.75 |
|
密封 |
1.76 |
2.75 |
|
|
适用介质 |
氧气 |
||
|
阻燃器材质 |
铜 |
||
|
接头材质 |
不锈钢 |
||
尺寸表 Dimension table：
|
DN |
阀前 |
阀后 |
||
|
D |
L |
D |
L |
|
|
15 |
18 |
600 |
18 |
1600 |
|
20 |
25 |
600 |
25 |
1600 |
|
25 |
32 |
600 |
32 |
1600 |
|
32 |
38 |
600 |
38 |
1600 |
|
40 |
48 |
600 |
48 |
1600 |
|
50 |
57 |
700 |
57 |
1700 |
|
65 |
76 |
700 |
76 |
1700 |
|
80 |
89 |
700 |
89 |
1700 |
|
100 |
108 |
700 |
108 |
1700 |
|
125 |
133 |
700 |
133 |
1700 |
|
150 |
159 |
800 |
159 |
1800 |
|
200 |
219 |
800 |
219 |
1800 |
|
250 |
273 |
800 |
273 |
1800 |
|
300 |
325 |
800 |
325 |
1800 |
|
350 |
377 |
800 |
377 |
2050 |
|
400 |
426 |
800 |
426 |
2300 |
|
450 |
480 |
800 |
480 |
2550 |
|
500 |
530 |
800 |
530 |
2800 |
订货须知 Order Construction：
1、订货时请注明产品尺寸、操作压力及材质。
Please give clear indication of Dimension，operating pressure and material.
2、当需要其他标准法兰、材质或操作压力时请在订货时注明。
Please give clear indication of flange,material and operating pressure if you need other standard.
