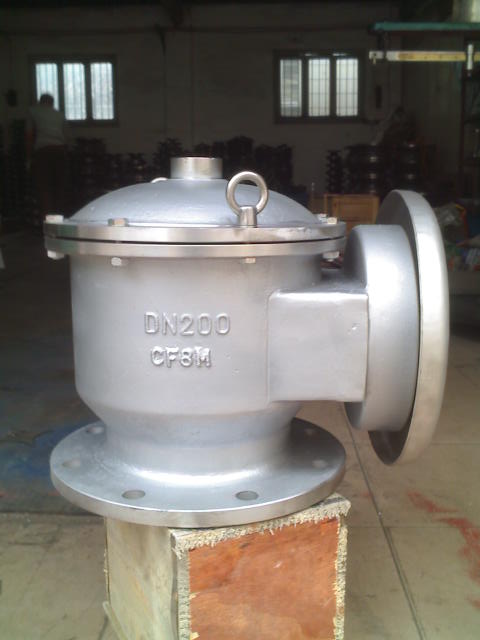

全天候(阻火)呼吸阀

产品分类:阻火呼吸阀系列

产品型号:HXF-I、IZ



全天候呼吸阀(HXF-I型)          防爆阻火呼吸阀(HXF-IZ型)

Weatherproof Breather Valve        Flame Arresting Breather Valve

设备材质 Materials of construction

NO

1

2

3

4

5

6

构件

Component

壳体

Body

阀杆

Stem Guide

阀盘

Pressure Disk

阀座

Pressure Seat

垫片

Gasket

阻火芯件

Fire Arresting

材质

Material

不锈钢   Steel

铝合金 Aluminums

碳钢   Casting

304

316

316L

PTFE

304

316

316L

PTFE

304

316

316L

PTFE

304

316

316L

PTFE

304

316

316L

PTFE

















注:连接标准:HG GB ANSI JIS DIN等等.

    Standard ConnectionHGGBANSIJISDINect.

    操作压力:-295pa-+98000pa   -30mmH2O——+10000mmH2O

    Operating Pressure-295pa-+98000pa   -30mmH2O——+10000mmH2O

尺寸表  Dimension table

DN

25

32

40

50

80

100

150

200

250

300

L

160

160

160

160

213

265

305

355

420

480

H

255

255

255

255

260

290

330

430

500

510

订货须知  Order Construction

    1、订货时请注明产品尺寸、操作压力及材质。

       Please give clear indication of Dimensionoperating pressure and material.

    2、当需要其他标准法兰、材质或操作压力时请在订货时注明。

       Please give clear indication of flange,material and operating pressure if you need other standard.
